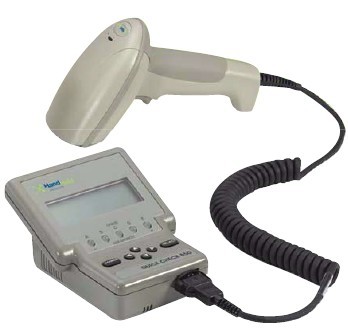

QC800条码检测仪使用说明

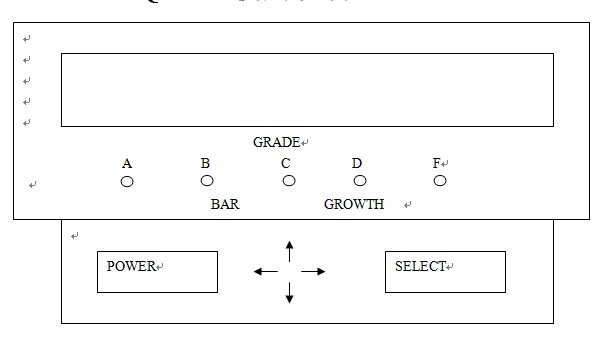

一、主要按键说明

1、POWER：开机及关机键（长按关机）。若开机后不使用，则过一分钟后系统会自动关机。

2、SELECT：进入系统设置及确定键。

3、←↑→↓：上下左右移动光标。

二、 POWER

 按POWER开机后，会出现：

１.NO PRINT ATTACHED!( 提示没有连接打印机)

２.34% Full 0013 Scans(表示34%的内存被占用，共扫描13次)

３.Continue  AutoStor （选此项则继续储存上次扫描到的数据，以备小打印机打印）

４.Clear（选此项则清除上次扫描到的数据。）

５.Change（选此项则会进入QC800的设置打印机菜单。）

三、选择进入1或2后，进入到扫描检测状态

若进行条码扫描检测，则会出现，例：

          C39 0-123456-5(条码的码制以及条码符号的内容)    B为条码本次测验等级

1、 Dim(平面几何报表)

Decod’ty        66%     (条码解读率为66%,属B级)

WN Ratio 3.0 ok!( 宽窄比为3.0)

AvgBar -.08X ok!( 平均条码偏差小于0.08个X)

Total = 0122”X”(此条码由217个X,组成)

2、 Ref(光学报表)

3、 Fmt(格式报表)

Msg Length 11 OK

OK\BAD\NO check chr (A)

(此条码由11位字符组成,不含校正码,格式检测通过\格式检测未通过\没有格式检测。)

 四、设置说明

注：一般为出厂默认，没有特别需要不要自行设置。

开机之后，扫描条码完毕后，再按SELECT可进入到QC设置菜单。

1、 Print Results—打印结果，若没有打印机，此项可忽略；进入后会提示：No Printer Connected。

2、 Calculate‘X’—计算X值，此项可计算X的值，具体操作如下：使用随机配送的长度尺读取

条码的宽度（单位为Inches,1英寸=2.54厘米），再将值输入，然后按SELECT，则可得该条码的“X”与AvgBar的值。

3、 %Decoded/Scanned将读码枪扫描所要检测的条码，可检测到被测条码的解码率和扫描通过率。

4、 Change Settings—改变设置进入后有四项：

A、Specifications—规格设置

B、Test Criteria—检测标准

C、Scanning Options—扫描选择

D、Output Options—输出选择

其中B项较重要，其余可忽略；B中有五项：

⑴、Passing：ANSI“C”可设置级别灯的颜色，例：ANSI“B”则A、B为绿色。

若设置“Trad’1”则QC检测只得到两种结果，即P或F，P表示Pass，F表示不通过。此时灯有

三种颜色，不表示级别，只显示条码BAR GROWTH是否粗细。

⑵、Decodability：ANSI可设置以何种标准检测，一般为ANSI美国标准。

⑶、Grades：Letters可设置综合级别以字母或数字表示。

⑷、＃Scan/Symbol：10可设置扫描多少次后打出一个平均数。

⑸、Auto SCC Test：No可设置是否可以检测SCC类型的条码。

五、注意事项

1、 若显示屏提示：“RECALIRATE”则应对QC进行校正。

具体操作：将校正板上的条码扫描10次。（此项只针对QC600，QC800不会有此情况。）

2、若显示屏提示：“LOW BATTERY”说明电池电量低，应对电池进行充电或更换电池。

 3、不要在QC800上直接充电，应另置充电座充电。

4、若电池长时间不用，应将电池卸下。

5、不要将QC800的扫描枪或鼠标直接查到电脑COM口或其它设备上。

6、若QC800上的设置被改乱，则应对QC800恢复出厂设置。

恢复设置操作如下：使用QC800扫描说明书上的12-1，Factory、Default、Reset All

Options，扫描此条码后则恢复出厂设置。

 7、条码等级多次扫描的最低等级来做最后判定标准。
